水泵应用中集中供热系统的供热管网

发布时间:2022-12-08人气:105

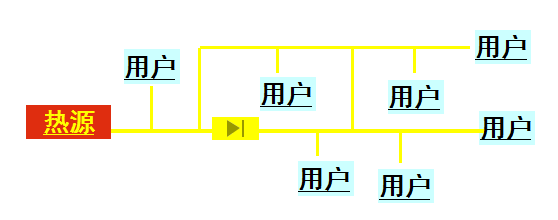

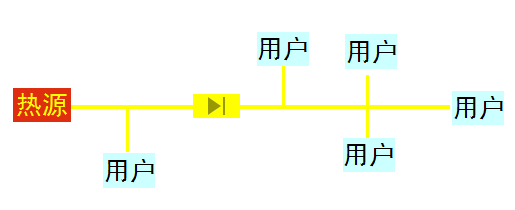

1)枝状管网:

从热源引出主干线向用户供热,形成类似树枝状的网。

特点:型式简单、投资低,调节方便。安全性较差


2)环状管网:

管网主干线之间连通构成环形。

特点:安全可靠,投资高。


供热面积大于1000m2的热网干线宜连成环网

最低供热保证率

采暖计算温度(℃)

-10



-10~-20



-20



最低供热保证率(%

40



55



65



3)阀门

干线、支干线、支线起点安装关断阀门。

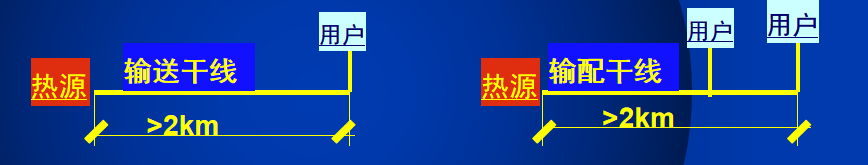

热水网干线设分段阀门。输送干线23km;输配干线11.5km


压力1.6MPa,且直径≥500mm的闸阀应安装旁通阀。直径按

阀门直径十分之一选用。

直径500mm的阀门,宜采用电动驱动装置。

4)放气、疏放水装置

热水、凝结水管道高点安装放气装置,低点安装放水装置。

蒸汽管低点设启动疏水和经常疏水装置。

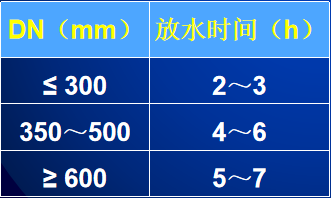

热水管道放水时间


疏放


热力网保温设计

减少热损失、节能

运行人员安全

保证用户用热需求
