SB型单级单吸高效节能泵

发布时间:2018-10-23人气:163

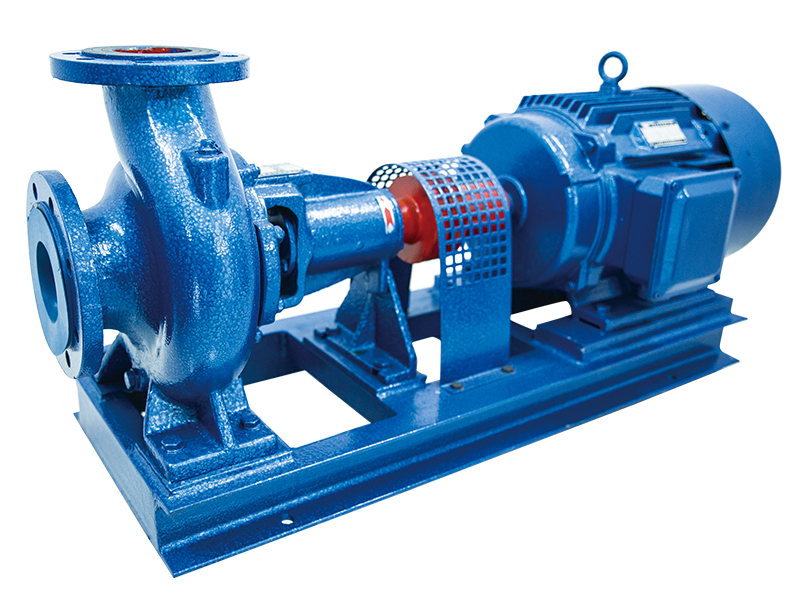

SB型单级单吸高效节能泵
详细介绍:

           产品概述

        本系列泵特点:

        1.SB型单级单吸离心清水泵具有体积小,重量轻,效率高,结构合理,通用性好,性能稳定可靠,拆装检修方便等优点,可广泛适用于需要吸取或输送80℃以下清水或理化性质类似水的液体。

        2.SB型单级单吸离心泵有两个系列,一个系列称空调用泵,主要适用于喷淋空调室等场合,扬程较低;另一个系列称作冷用泵,主要适用于制冷系统的冷水循环泵,冷却水泵和消防,给水系统用泵,包括高层楼宇建筑的制冷空调系列用泵。从泵体的耐静压分也有两个规格,即一般泵耐压为1MPa,高层建筑用泵耐静压可达1.6MPa-(试压压力为2.0MPa),用户可根据需要订购。

        3.SB型单级单吸离心水泵性能范围:

            流量24~400m3/h

            泵体耐压1.0MPa;1.6MPa

            扬程14.7~52m

            电动机功率3~55KW

            进口直径 Ф50~Ф150(mm)

        产品结构

        1本型泵的泵体和尾盖轴承体部分是从叶轮背面处分体的,即是后开门式结构,其优点是检修方便,检修时不动泵体及进岀水管,只需脱开联轴器,移动电动机,即可取岀叶轮等零件进行检修,其结构如图一所示。

        2本系列泵机件为了达到通用性,填料密封泵系列SB50—32、65-50、80—65、100-80四种泵使用同一型号轴、轴承等易损件,机械密封泵80-50、100-80和SB125-100、SB150-125型泵,使用另两种型号轴、轴承等易损件。

        3.本系列泵配有多种密封装置,表1水泵一般为带橡胶石棉填料函的密封,(俗称盘根轧兰密封)如需要也可改用机械密封,表2水泵采用国标104-25、30型单端面机械密封装置,高层建筑用泵,请选用机械密封装置。

        4全部水泵采用精密制造叶轮和进口SκF轴承,出厂时轴承已注入高温润滑脂,如用户要求使用机械润滑油,请在订货时注明。

        5水泵叶轮材料有铸铁和青铜两种,任用户选择。水泵主轴材料表1泵为#45钢,表2泵为3Cr13不锈钢,望用户选型号时注意。

        6本系列泵旋转方向为自进口方向看,为逆时针旋转。

泵结构图

水泵型谱图
