本发明专利产品公开了一种减低水泵系统运行时出口管路阻力的设备，技术领域

本新型发明属于管路减阻装置技术领域，具体涉及一种减低水泵系统运行时出口管路阻力的设备。

背景技术

水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量通过叶轮旋转，产生离心力，使液体获得能量。泵主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液等。但是现有的水泵在系统中运行时，会受到一些水泵管路附件阻力影响，导致水泵运行时能耗增加，无法达到节能要求。因此，设计一种减低水泵系统运行时出口管路阻力的配件非常有必要。

专利产品内容

1.一种减低水泵系统运行时出口管路阻力的设备，包括壳体，所述壳体的左侧固定在水泵出口法兰上，所述壳体的内部设有低压集水室；增压室；高压喷口，组合喷管和导流室。右侧与系统管路固定。该新型发明专利是将水泵出口部分介质，通过提高动能和势能的有效转换，并在洪泄原理的基础上，局部产生激流，在管路沿壁上前行，在一定的距离内消除沿程管路损失，使得水泵出水口处标准的的水流量在前行时管路阻力达到最小，大大降低了水泵出口水流前行的阻力。从而降低泵组运行时的能耗。

2、根据权利要求,所述的一种减低水泵系统运行时出口管路阻力的设备，其特征在于：所述减低管路阻力的配件的进水口管与壳体侧壁接触部位安装有压力传感器。

3、根据权利要求，所述的一种减低水泵系统运行时出口管路阻力的设备，其特征在于：所述管路阻力的配件的长度是D*1.5-2倍。

下图为 第一代降阻器: 专利号:CN210317792U

      第一代降阻器是在水力和物理原理的基础设计而成，其降阻的过程，始终遵循能量守恒定律，在局部形成液体流速和流态的变化，高压区的液体流经低压区出口时，在洪泄原理的作用下，低压区的液体会和高压区的极少部分的液体形成激流，经高压喷管和喷口，沿管壁前行，起到降低水泵出口软接头；止回阀；调节阀；弯头等附件的摩阻系数，水泵设计流量经过时，沿程阻力会降低，流速和流态更稳定。

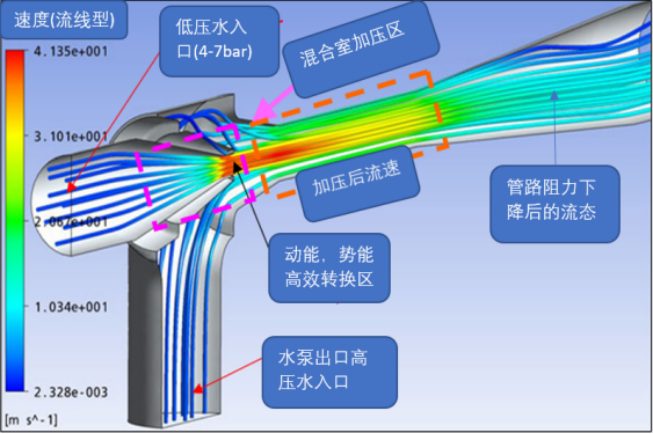

    降阻器工作过程

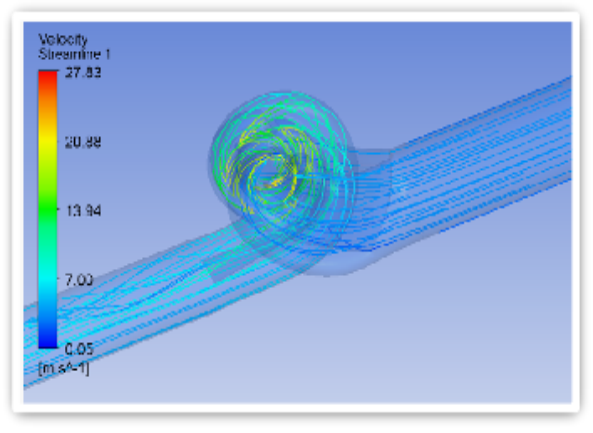

水泵流量经过降阻器后的流速和流态仿真图

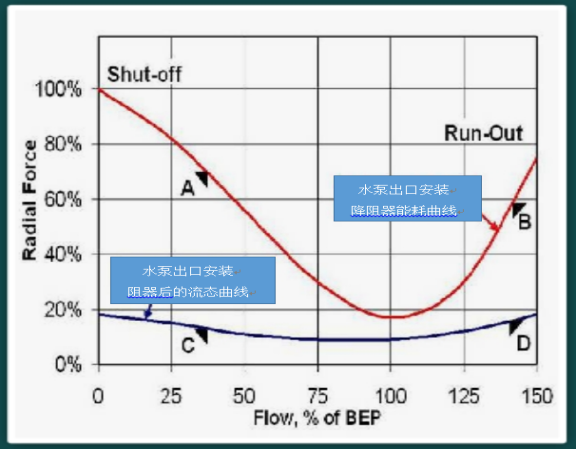

 降阻器在各流量区间能耗和流态的曲线图

该专利产品规格

   DN100-100/PN16(PN10); DN125-125/PN16(PN10);

DN150-150/PN16(PN10)；DN200-200/PN16(PN10);

DN250-250/PN16(PN10); DN300-300/PN16(PN10)

DN350-350/PN16(PN10); DN400-400/PN16(PN10);

DN500-500/PN16(PN10)；长度450-650mm.

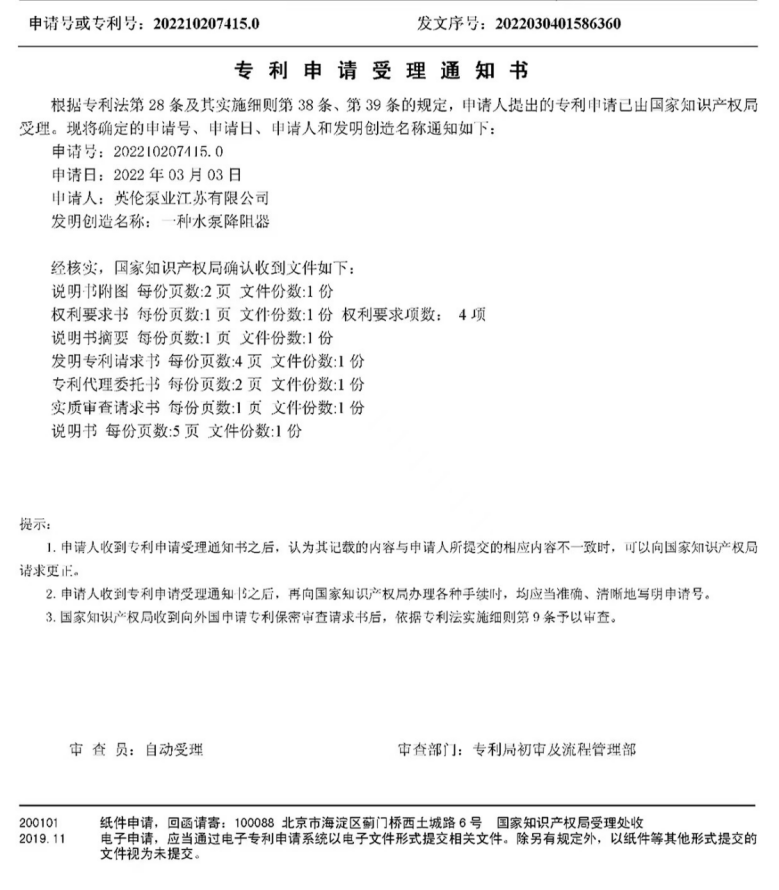

   下图为 第二代降阻器: 发明专利号;CN114562482A(已公示二年)

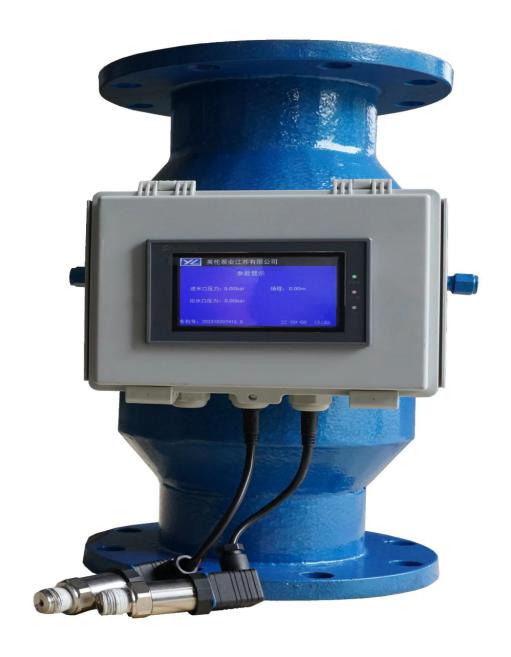

在第一代降阻器的基础上，第二代降阻器优化了高压室的结构，采用了螺旋线形喷管，增加了激流喷射出口的线速度，从而获得更大的势能。同时，设计并配置水泵运行时压力实时检测数据和显示软件，并在水泵的入口和水泵出口阀后配置了压力传感器接口，实时监控水泵安装降阻器后的进口压力；出口压力；阀后降阻后的压力及自动计算水泵运行时的实际扬程。

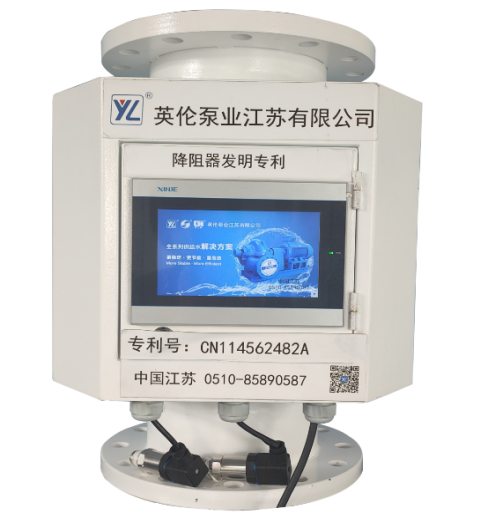

下图为 第三代降阻器: 发明专利号;CN114562482A(已公示二年)

在第二代降阻器的基础上，第三代降阻器优化了实时压力检测和显示软件的结构，增加了远程监控和修正参数的功能；若配合水泵变频控制柜使用(PLC)，在监控水泵运行时的压力情况下，可设定不同时间段，水泵系统的最大需求量；最小需求量和平均需求量的运行频率，也可以设定水泵系统恒压运行。这样，使水泵系统运行更加节能。

应用需知

1 该专利产品必须和英伦泵业定制高效节能泵(双流导线形稳流水力模型--可调速变流量高效节能泵)配合应用。

2 该专利产品应用在空调系统和供暖系统方面，效果更好(水泵入口为正压)

3 开式系统循环泵在做节能技改上，建议采用我公司另外一种专利产品--泵入口稳流器。
